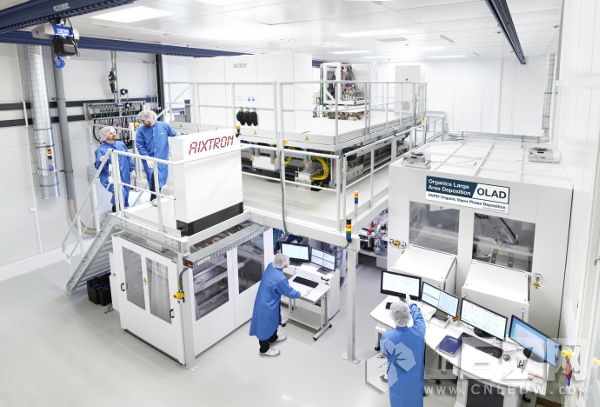

德國著名的半導體沉積設備提供商AIXTRON愛思強股份有限公司日前發表了新的OVPD展示設備OLAD（OrganicLarge Area Demonstrator，有機大面積展示器），認為它在制程技術方面已經達到了重要里程碑。該系統在過去幾個月進行了內部測試，在某些情況中效果卓越，目前已可進行初始客戶測試。iZI武漢艾能光電電子商務網站

iZI武漢艾能光電電子商務網站

OLED大時代來了嗎？愛思強推大尺寸設備啦！iZI武漢艾能光電電子商務網站

　　AIXTRON的目標是在生產相關的環境下，使用OLAD系統展示與客戶相關的參數。為此，AIXTRON為OVPD制程專門設計的專有核心元素已針對Generation8.5基材尺寸(2250mmx2250mm)進行擴充和最佳化，且整合到與Manz集團共同制作的、擁有相應尺寸的制程反應室中。AIXTRON愛思強還優化了自有的源技術STExS（短熱暴露源），以便基于基材尺寸和要求，在快速、省料的過程中將經過精確測量的材料轉化為氣態。iZI武漢艾能光電電子商務網站

　　相比起傳統的真空氣化(VTE，vacuum thermal evaporation)，這種源技術能夠在數秒鐘之內開始氣化，在基材處理完成后立即停止運轉。監于目前已經實現了50埃/秒(a/sec)的沉積率，整個流程時間大大縮短，同時確保消耗的材料量盡量減少。iZI武漢艾能光電電子商務網站

　　而在OVPD制程中使用的AIXTRON噴淋頭技術也在其中發揮了重要作用。與真空氣化VTE不同的是，這項技術可促進基于區域化的有機層沉積。OVPD制程中需要的材料流則通過STExS源技術供應。STExS源以50a/sec的高效沉積率運行，每秒可氣化約40毫克。同時，專利設計方案，可以確保敏感而價昂的有機材料能在制程中得到細致處理。iZI武漢艾能光電電子商務網站

　　該公司指出，從之前進行的測試可以看出，材料利用率遠超70%，極為高效率。這些結果說明，相比傳統氣化技術，新制程取得了可觀的進展，與大幅降低OLED生產成本的目標一致。目前，該公司給相關客戶的展示已經開始進行，而OLED制造商也得以使用這些新的制程技術，降低OLED的生產成本。iZI武漢艾能光電電子商務網站

　　AIXTRON執行長Martin Goetzeler表示：“我們的OLAD展示設備目前實現的展示能力是一項意義重大的中期成就，助力我們實現高效的OLED生產。我們很高興現在可以向業內客戶提供滿足這方面的技術，也再次說明本公司有能力將復雜技術成功轉變?yōu)槌墒飚a(chǎn)品。”iZI武漢艾能光電電子商務網站
