如何測量LED弧形屏的弧長、弦長和弦高？PQI武漢艾能光電電子商務網站

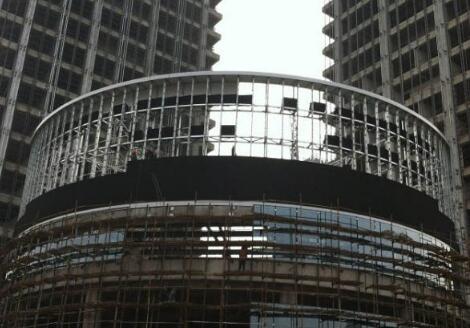

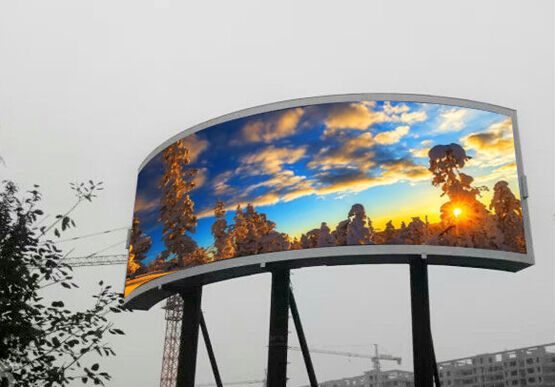

   一般常用的都是常規的LED顯示屏，而弧形屏用得比較少，而弧形屏要知道弧長、弦長、弦高等才可以對鋼結構、弧形屏的面積等進行計算，ainengLED小編為您詳細介紹有關弧形屏和弧形屏鋼結構的計算方法。PQI武漢艾能光電電子商務網站

PQI武漢艾能光電電子商務網站

1.量出弦長弦高弧長PQI武漢艾能光電電子商務網站

一般弧長尺寸較難量出且尺寸差較大，所以根據弦高弦長計算出弧長和半徑，進行核對。差值可以在10cm范圍以內,若差值較大請反復測量和計算。PQI武漢艾能光電電子商務網站

2.弦高弦長測量方法PQI武漢艾能光電電子商務網站
弧形的兩個端點直線距離為弦長，弦長的中點到弧形線的中點為弦高（或：弦長的中點垂直弦長畫線到弧線上的距離為弦高）PQI武漢艾能光電電子商務網站

PQI武漢艾能光電電子商務網站

3.根據弦高弦長算弧長和半徑方法PQI武漢艾能光電電子商務網站
計算思路:根公式計算出弦高和弦長構成直角三角形的角度。例：PQI武漢艾能光電電子商務網站

①設弦高為b 弦長為2a 測量2a=200 b=60PQI武漢艾能光電電子商務網站

②弦高弦長構成三角形 邊長即為 a=100 b=60PQI武漢艾能光電電子商務網站

③弦高弦長構成三角形 邊長即為 a=100 b=60 根據勾股定理計算c邊長 勾股定理公式:a平方+b平方=c平方 即：c=116.62PQI武漢艾能光電電子商務網站

④再根據三角函數公式 sin∠A=a/c(∠A為a的對角) 即：sin∠A=0.86 再用計算器的反正弦函數算出∠A=59.32°PQI武漢艾能光電電子商務網站

⑤把b邊伸長至圓心處，∠B頂點到圓心處連接。即形成等腰三角形。根據三角形內角和180°得出等腰三角形∠C=62° 則算出弧形屏弧度為124°PQI武漢艾能光電電子商務網站

⑥再根據sin∠C=c/斜邊的公式 得出sin62=100/斜邊 再用計算器的sin62為0.883 即斜邊長為113.3 R=113.3PQI武漢艾能光電電子商務網站

⑦弧形所在圓周長即為：周長=2πR=2*3.14*113.3 =711.52 周長/360得出，此圓每角度值為：1.98 弧長=每度值1.98*廣告牌弧度124°=245.52。PQI武漢艾能光電電子商務網站

最終得出為 弧長：245.52 弧度為：124° 半徑為：113.3PQI武漢艾能光電電子商務網站

4.用計算弧長與實際測量的弧長進行對比PQI武漢艾能光電電子商務網站

差值可以在250px范圍以內,若差值較大請反復測量和計算。PQI武漢艾能光電電子商務網站
